钼网

1. 产品概述

钼丝网是由纯钼丝（纯度≥99.95%）或钼合金丝（如钼镧合金）通过精密编织工艺制成的网状结构材料。钼作为难熔金属，其熔点高达2620℃，这使得钼丝网能在其他金属（如不锈钢、镍、钛）早已熔化或严重软化的极端高温环境下（1000℃-1700℃）保持结构完整性和机械强度。它是高温加热元件、热场支撑、屏蔽层及高精度过滤的首选材料。

2. 主要材质分类

纯钼丝网 (Pure Molybdenum Mesh)：

牌号：Mo1 (GB/T)、ASTM B387 Grade A。

成分：钼含量 ≥99.95%，杂质极低。

特点：具有最佳的耐高温性能和导电性，是高温炉发热体、隔热屏的标准配置。

钼镧合金丝网 (Molybdenum-Lanthanum Alloy Mesh, Mo-La)：

牌号：MLC (Mo-0.1%La) 等。

特点：在纯钼中掺杂微量氧化镧，显著提高了材料的再结晶温度和抗蠕变性能（高温下不易变形下垂），同时保持了良好的韧性，更适合制作大尺寸、长寿命的高温结构件。

钼铼合金丝网 (Molybdenum-Rhenium Alloy Mesh)：

特点：添加铼元素后，大幅改善了钼的低温脆性，提高了延展性和抗热震性，适用于极端冷热交变环境，但成本极高，应用相对较少。

3. 核心性能特点

卓越的耐高温性：

熔点：约 2620℃。

工作温度：在真空或保护气氛（氢气、氩气）中，长期工作温度可达 1700℃-1800℃，短期可承受更高温度而不软化变形。

优异的高温强度：

在高温下仍保持极高的抗拉强度和弹性模量，抗蠕变能力优于钨（在某些温区）和其他难熔金属。

良好的导热与导电性：

导热系数高，热膨胀系数低（约为不锈钢的一半），尺寸稳定性极佳，适合精密高温部件。

耐腐蚀性（特定环境）：

耐熔融金属：对熔融锌、铜、铅、锡等液态金属有极好的耐蚀性，不润湿、不反应。

耐酸碱：常温下耐大多数酸（除硝酸、氢氟酸及混合强氧化性酸外）和碱液腐蚀。

致命弱点：极易氧化。在空气中超过400℃即开始剧烈氧化生成三氧化钼（MoO?），导致“粉化”失效。因此，必须在真空、氢气、氩气等保护气氛或非氧化性环境中使用。

加工特性：

室温下脆性较大（韧脆转变温度较高），加工需在高温下进行；但在高温退火后具有一定的延展性。

4. 表面处理与外观

根据表面状态，主要分为两类：

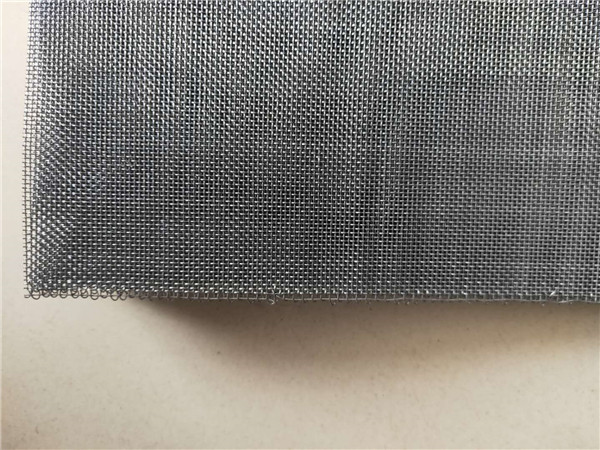

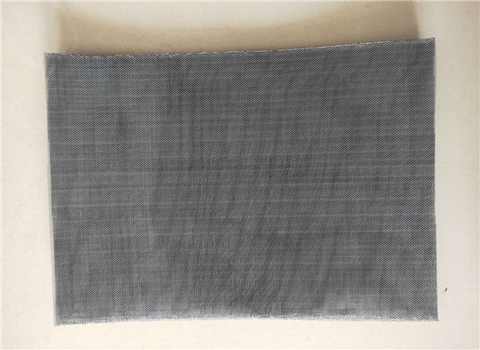

黑色钼丝网（碱洗/涂石墨）：

工艺：表面经过碱洗处理并附着有一层石墨乳涂层。

作用：石墨层在高温下能隔绝氧气，延缓氧化，同时作为润滑剂减少摩擦，提高使用寿命。

应用：主要用于高温加热元件、炉膛内衬、隔热屏等对表面清洁度要求不严的高温场景。

白色/光亮钼丝网（电解抛光/酸洗）：

工艺：去除表面石墨层及氧化物，经电解抛光处理，呈现银白色金属光泽。

特点：表面洁净、无杂质残留、孔径精确。

应用：用于半导体制造、高纯物料过滤、电子屏蔽网、医疗植入物等对纯净度要求极高的领域。

5. 常见规格与工艺

编织方式：

平纹编织：最常用，网孔方正，透气均匀，结构稳定。

斜纹编织：强度更高，适合较粗丝径或高负荷支撑。

席型/密纹编织：用于高精度过滤，可拦截微米级颗粒。

焊接网：将交叉点焊接，用于超大孔径或特殊结构支撑。

规格参数：

目数范围：0.5目 - 300目

丝径：0.03mm - 2.0mm。

孔径：0.02mm - 25mm。

宽度：常规1米以内，宽幅可达2米。

执行标准：GB/T 4182-2017, ASTM B387, GB/T 5330等。

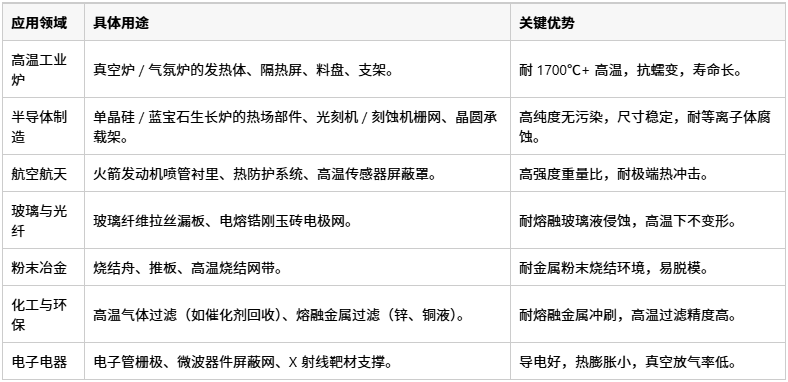

6. 主要应用领域

7. 选型建议

环境严格限制：严禁在空气或氧化性气氛中高温使用！若工况无法保证真空或保护气氛，需考虑表面涂层保护（如硅化物涂层）或改用其他抗氧化材料（如钨网在特定条件下，或陶瓷纤维）。

材质选择：

一般高温炉件选纯钼 (Mo1)。

若需长时间在接近熔点的高温下工作且要求抗下垂，选钼镧合金 (Mo-La)。

若涉及剧烈冷热交变或低温弯曲加工，考虑钼铼合金（成本高）。

表面状态：

高温加热、隔热选黑色网（性价比高，寿命长）。

半导体、高纯过滤选光亮网（避免碳污染）。

加工注意：

钼网在室温下较脆，裁剪、折弯时需小心，最好在加热状态下进行或使用专用模具。

焊接需采用氩弧焊或电子束焊，并严格保护焊缝区域。

清洁维护：

光亮网可用稀酸（非氧化性）清洗去除表面氧化物，然后用去离子水冲洗烘干。

黑色网的石墨层脱落属正常现象，不影响基体性能，但若需高纯环境需更换。
