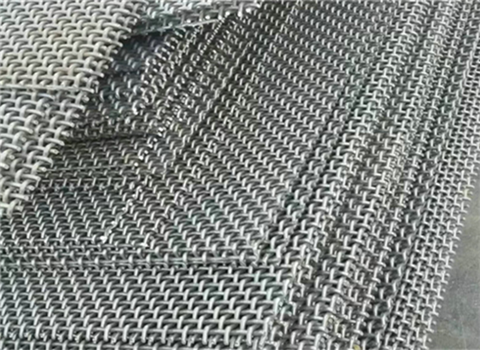

双相不锈钢网

1. 产品概述

双相不锈钢网（简称DSS网）是利用双相不锈钢丝（如2205、2507等牌号）通过平纹、斜纹等工艺精密编织而成。其独特的“双相”微观结构（铁素体+奥氏体）赋予了它远超普通304/316不锈钢的综合性能：强度是普通奥氏体不锈钢的2倍，而耐氯离子腐蚀能力更是显著提升。作为一种节镍型材料，它在保证高性能的同时，有效降低了镍资源依赖，具有极高的性价比。

2. 主要材质分类与牌号

双相不锈钢网根据合金含量和耐腐蚀等级，主要分为三类：

A. 标准双相不锈钢网 (Standard Duplex)

代表牌号：2205 (UNS S32205/S31803) / 1.4462 / 022Cr22Ni5Mo3N。

成分特点：含铬约22%，镍约5%，钼约3%，并添加氮元素。

性能定位：目前应用最广泛的双相钢种。耐蚀性优于316L，强度是304/316的2倍。

适用场景：一般海水环境、化工管道过滤、油气开采、纸浆漂白设备。

B. 超级双相不锈钢网 (Super Duplex)

代表牌号：2507 (UNS S32750) / 1.4410 / 022Cr25Ni7Mo4N；Z100 (S32760)。

成分特点：含铬约25%，镍约7%，钼约4%，氮含量更高。

性能定位：耐点蚀当量值（PREN）>40，耐氯化物应力腐蚀和点蚀能力极强，强度更高。

适用场景：高浓度氯化物环境、海水淡化高压反渗透、酸性油气田（含硫化氢）、烟气脱硫（FGD）。

C. 经济型双相不锈钢网 (Lean Duplex)

代表牌号：2304 (UNS S32304) / 1.4362。

成分特点：低镍（<5%），无钼或少钼，依靠氮强化。

性能定位：成本较低，强度高于304，耐蚀性介于304和316之间。

适用场景：建筑 structurals、一般工业过滤、储罐内衬，用于替代304/316以降低成本或提高强度。

3. 核心性能特点

卓越的耐氯化物腐蚀能力：

对氯化物应力腐蚀开裂 (SCC) 具有极强的抵抗力，这是普通304/316奥氏体不锈钢在含氯环境（如海水、盐水）中最致命的弱点。

耐点蚀和缝隙腐蚀：高含量的铬、钼和氮显著提高了耐局部腐蚀能力，PREN值（耐点蚀当量）通常在30-45之间（316L仅为24左右）。

超高强度：

屈服强度：约为普通奥氏体不锈钢（304/316）的2倍（可达450-550 MPa以上）。

优势：在相同承压要求下，可减薄网丝直径或设备壁厚30%-50%，减轻重量，降低成本。

良好的韧性与焊接性：

相比纯铁素体不锈钢，双相钢具有更好的延展性和冲击韧性，无室温脆性。

焊接性能优良，但仍需严格控制焊接热输入和层间温度，以防止有害相析出。

优异的耐磨损与耐疲劳性：

高强度和硬度使其在含固体颗粒的流体过滤中表现出更长的使用寿命。

导热系数高，热膨胀系数低：

导热率接近碳钢，优于奥氏体不锈钢；热膨胀系数较低，尺寸稳定性好，适合冷热交变工况。

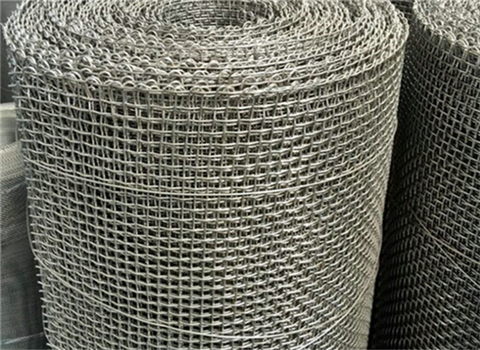

4. 常见规格与工艺

编织方式：

平纹编织：最常用，网孔稳定，适用于一般过滤和屏蔽。

斜纹编织：强度高，透气性好，适合较粗丝径或高负荷工况。

席型/密纹编织：用于高精度过滤，可拦截微米级颗粒，常用于液压、燃油过滤。

烧结网：多层双相钢网叠加烧结，用于深层过滤、高背压环境或制作滤芯。

规格参数：

目数范围：1目 - 400目

丝径：0.05mm - 2.5mm。

孔径：0.03mm - 25mm。

执行标准：ASTM A240/A480, EN 10088, GB/T 20878, ISO 15156等。

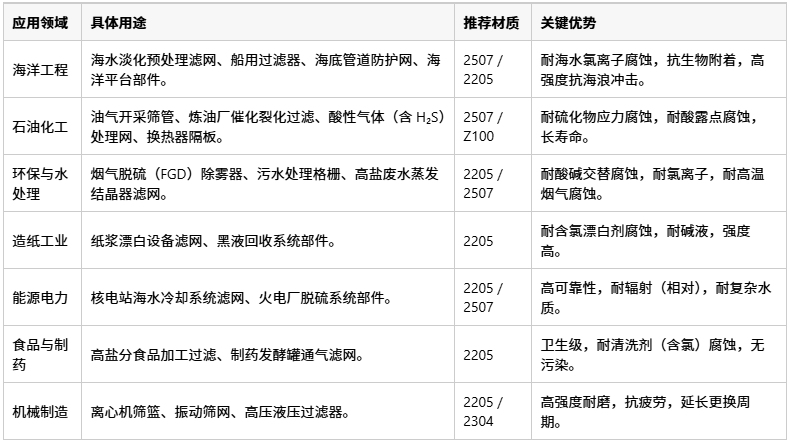

5. 主要应用领域

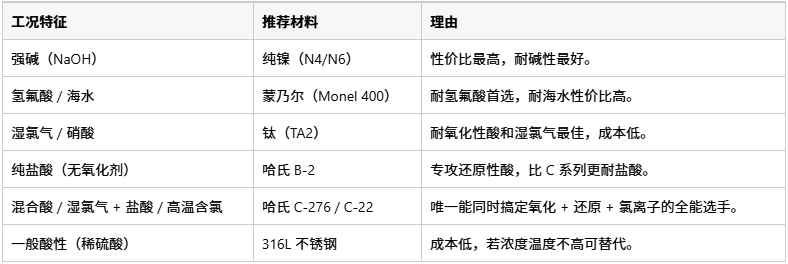

6. 双相钢网 vs 其他不锈钢网对比

7. 选型建议

材质选择指南：

一般海水、化工、替代316L提高寿命  选 2205（性价比之王）。

高浓度氯化物、高温海水、酸性油气、脱硫烟道 选 2507 或 Z100（超级双相）。

低成本替代304、强度要求高但腐蚀不极端 选 2304（经济型）。

强氧化性酸（如热浓硫酸、硝酸） 双相钢可能不适用，需考虑 高硅不锈钢 或 钛/锆。
