钨网

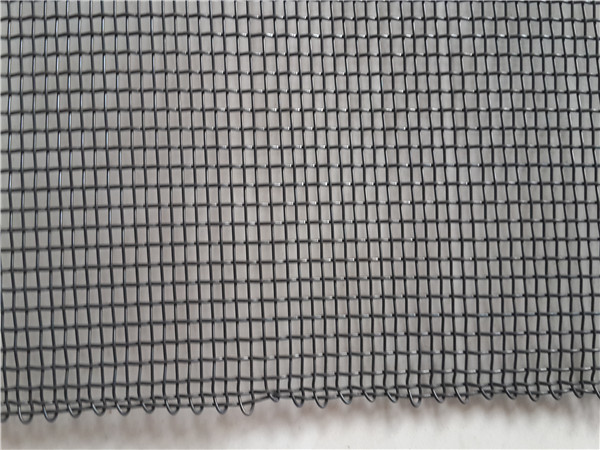

1. 产品概述

钨丝网是由高纯度钨丝（纯度≥99.95%）或掺杂钨丝（如钨铼、钨钾）通过精密编织工艺制成。它是目前已知熔点最高的金属网材料，能够在 2000℃-2500℃ 的极端高温下长期工作而不熔化、不软化。由于其极高的密度（19.35 g/cm3）和优异的射线吸收能力，它也是重要的辐射屏蔽材料。

2. 主要材质分类

纯钨丝网 (Pure Tungsten Mesh)：

牌号：W1 (GB/T)、ASTM B760 Grade 1。

成分：钨含量 ≥99.95%。

特点：熔点最高，高温强度极佳，导电导热性好。是超高温炉发热体、隔热屏的首选。

局限：室温下脆性大，再结晶后更脆，加工难度大。

钨铼合金丝网 (Tungsten-Rhenium Alloy Mesh, W-Re)：

牌号：W-25Re, W-26Re 等。

特点：添加铼元素显著改善了钨的低温延展性（降低韧脆转变温度），使其在室温下可进行一定程度的弯曲和加工，同时提高了抗热震性和抗蠕变性。

适用：需要冷热交变剧烈或需进行二次成型加工的部件。

掺杂钨丝网 (Doped Tungsten Mesh)：

类型：钨钾丝 (WK)、钨镧丝 (W-La) 等。

特点：通过掺杂微量氧化物（如K?O, La?O?），抑制晶粒长大，大幅提高抗下垂性能（Anti-sagging），防止在高温下因自重变形。

适用：大跨度高温支撑结构、长寿命加热元件。

3. 核心性能特点

极致的耐高温性：

熔点：3410℃（所有金属中最高）。

工作温度：在真空或惰性气体保护下，长期使用温度可达 2200℃-2400℃，短期可承受接近熔点的温度。

高温强度：在2000℃以上仍保持极高的强度和硬度，远优于钼、钽、铌等其他难熔金属。

高密度与辐射屏蔽：

密度：19.35 g/cm3（约为钢的2.5倍，铅的1.7倍）。

优势：对X射线、γ射线具有极强的吸收能力，是制作轻薄型高效辐射屏蔽网的理想材料。

低蒸气压：

在高温真空环境下，钨的蒸发率极低，不易污染真空环境或沉积在冷壁上，适合超高真空应用。

耐腐蚀性（特定环境）：

耐熔融金属：对熔融铜、金、银、锌等液态金属有极好的耐蚀性，不润湿。

耐酸碱：常温下耐大多数酸碱腐蚀（除氢氟酸、硝酸混合液及热浓碱外）。

致命弱点：极易氧化。在空气中 400℃-500℃ 即开始氧化生成三氧化钨（WO?），导致迅速粉化失效。必须严格在真空、氢气、氩气等非氧化性气氛中使用。

物理特性：

热膨胀系数低：尺寸稳定性好，适合精密高温部件。

导电导热：优良的导电体和导热体。

4. 表面处理与外观

黑色/涂层钨网：

表面涂覆石墨乳或经过特殊处理，用于高温炉内，利用涂层抗氧化（有限度）并减少辐射热损失，延长寿命。

光亮/电解抛光钨网：

表面去除氧化层和杂质，呈现银灰色金属光泽。

用于半导体、高纯过滤、电子发射极等对洁净度要求极高的场景。

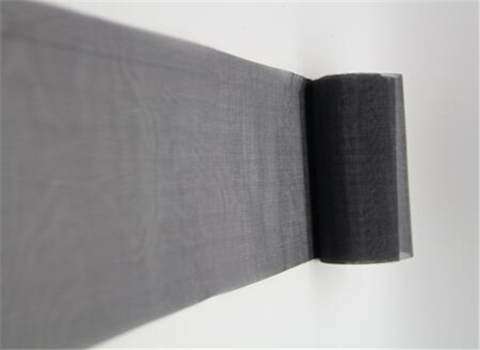

5. 常见规格与工艺

编织工艺：

由于钨丝硬度极高且脆，编织难度极大，通常需要高温退火辅助或专用高速精密织机。

平纹/斜纹：常规结构。

焊接网：对于粗丝径或特殊孔径，常采用点焊工艺固定节点，以增加刚性。

规格参数：

目数范围：1目 - 1000目。

丝径：0.015mm - 2.0mm。

孔径：0.02mm - 20mm。

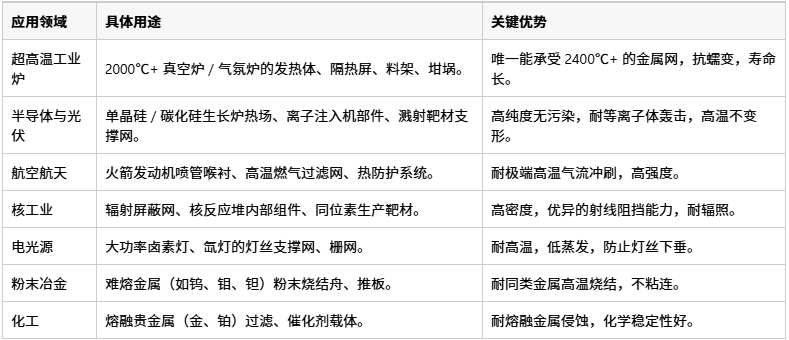

6. 主要应用领域

7. 选型建议

环境铁律：绝对禁止在空气或含氧环境中高温使用！ 若无法保证严格的无氧环境（真空度<10?3 Pa 或 高纯氢/氩），钨网会迅速氧化报废。如有微氧风险，需考虑表面抗氧化涂层（如硅化物涂层，但工艺复杂）。

材质选择：

一般超高温应用选纯钨 (W1)。

若需室温加工、弯折或抗热震，选钨铼合金 (W-Re)。

若为大跨度高温悬挂件，选掺杂钨 (W-K/W-La) 以防下垂。

加工注意：

钨网室温下极脆，严禁强行弯折或剪切，极易断裂。裁剪建议使用线切割（Wire EDM）或在加热状态下进行。

安装时需预留热膨胀间隙，避免热应力导致破裂。

清洁维护：

光亮网可用稀氢氟酸+硝酸混合液（需极度小心）或专用清洗剂去除表面氧化膜，然后迅速水洗烘干。

避免手直接接触，汗液中的盐分会加速高温腐蚀。

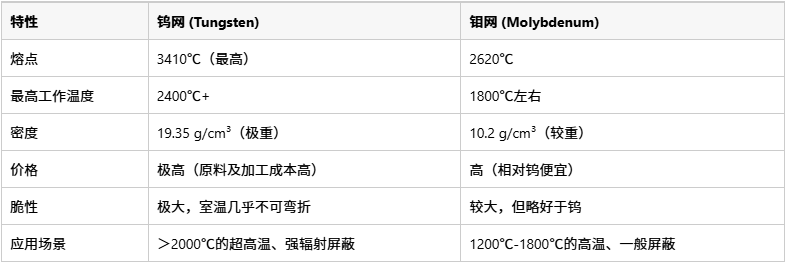

8. 钨网 vs 钼网（简要对比）
